3Dプリンタ改造

0
     前回に続いて、AtomのX軸のベルトの固定方法を変更します。

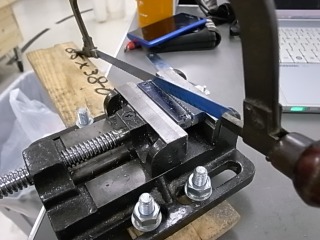

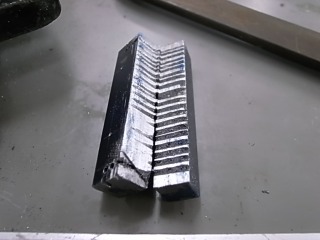

    とりあえず、前回あけた穴に沿って切って行きます。

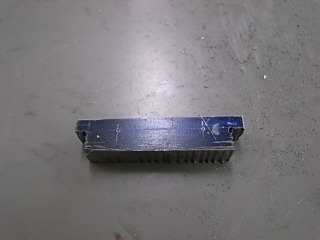

    切れたら、切断面をキレイにグランダーかけます。
    さらに、フライスで取り付ける穴と、ベルトを引っかける切りかけを付けます。
    今回は鉄で作ったのでサビ防止も兼ねてクロ染めをしました。

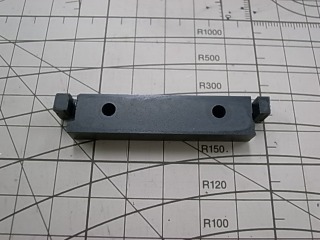

    できあがったのがこれ。
    左右に切りかけがあります。

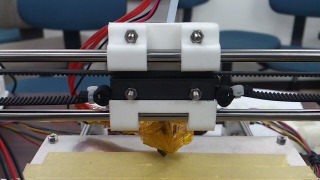

    さっそくAtom君に装着
    切りかけにベルトを引っかけてインシュロックで止めました。
    動かしてみましたが、問題なく動きました。
    ただ、インシュロックが邪魔になってしまいこのままだと折り返した分(約10mm)作成可能寸法(X方向)が短くなってしまいました。
    ただ、そこまで大きな物を作る予定もないのでとりあえずは、このまま進めることにします。
    接着など方法を変えたらもちろんこの問題も解決出来そうなので、必要になったら対応する予定です。
    とりあえず、これで動作中にX軸が動かなくなる危険性は無くなりました。
