気をつけましょう!!!

0
    前回の棚作りの時に書いた通り、移動の簡便さ等を考えて配線を全てコネクタ接続に変えました。。。。
    その時に、電気に携わるモノとしてあってはいけないのですが、どの程度電流が流れるのかを確認してませんでした
    というのも、このときに使ったSMコネクタの使用できる限界の電流は3Aです。

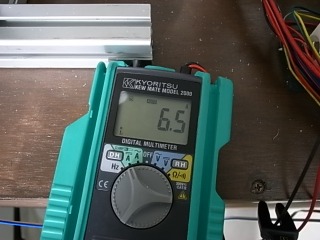

    なのに、、、、ベッドの温度を調整するワイヤーに流れる電流は、
    通常時で6.5A


    起動時においては瞬間的に8A程度かかってます

    ちなみに、ABSのフィラメントを溶かすヒーター部分は3A程度でした
    といっても、これでも絶対許容電流の100%なので不十分です。。。。

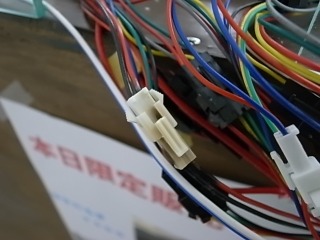

    と、長々と書いてきましたが、そんなことを全く考慮せずにいた結果が、これです、、、、

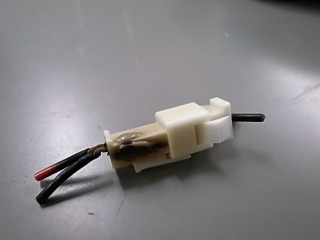

    よく見ると

    ものの見事にこげて、固まってます。

    異変に気づいたのは、ヒーターの温度が全然上がらなかったからです。
    後ろに回って配線を見て、びっくり!!!!!!
    ということでした。
    下手をしたら発火もあり得ることなので、我ながら自分の不注意にほんとにあきれました。

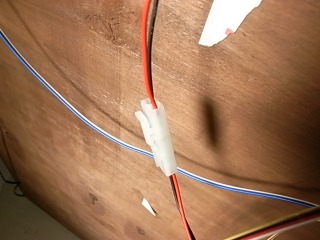

    ということで、今回の反省を生かして、全部のコネクタに流れる電流の計測&コネクタの変更を行いました。


    皆様は、こんな馬鹿なことはしないとは思いますが、本当に気をつけてください!!!
